Produktdetails:
|
| Material: | Permalloy | Struktur: | Ringkern |
|---|---|---|---|
| Anwendung: | Schutz, Maß | Name: | Permalloykern |
| Markieren: | Kerntransformator des weichen Eisens 13mW,Kerntransformator weichen Eisens 10mm ULs,Toroidal Transformatorkern UL-Permalloys |
||

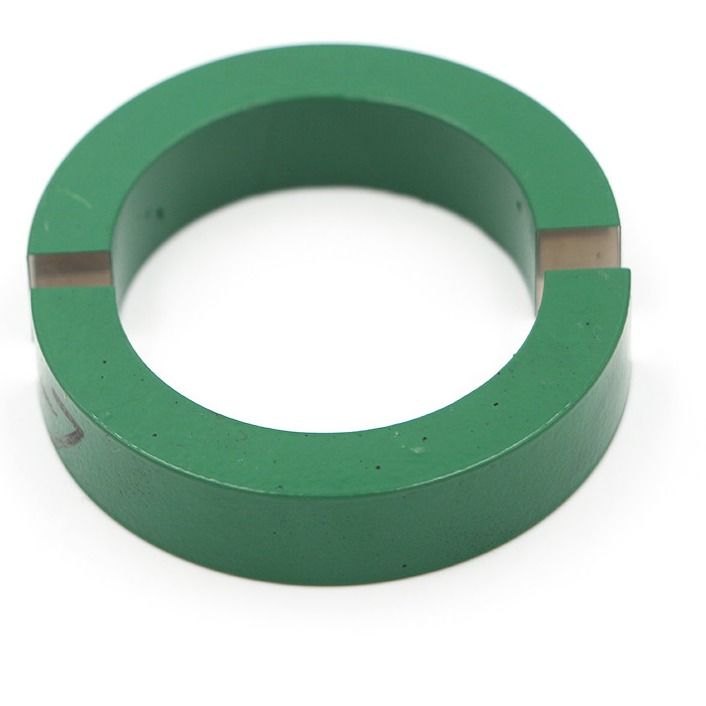

Permalloy-Kern-Eisen-Nickel-Legierung für Stromwandler
Permalloy ist im Wesentlichen eine Legierung des Eisennickels (FeNi) mit sehr niedriger Koerzitivkraft, während die magnetische Dichte BS der Sättigungs, die Durchlässigkeit und die Curie-Temperatur ganz hoch sind, nah an reinem Eisen. Multielementpermalloy, die relative zuerstdurchlässigkeit kann 30.000 bis 80.000 erreichen, aber die Widerstandskraft ist, ungefähr 10-7Ω-m niedrig, kann sie zu den sehr dünnen Scheiben verarbeitet werden, also kann sie bis (20-30) zur kHz-Funktionsfrequenz verwendet werden. Dünne Streifen des Permalloys mit einer Stärke von 0.02mm sind in der Haustechnik allgemein verwendet, und es gibt auch 0.005mm starke dünne Streifen. Jedoch wegen der Isolierung der Oberfläche des dünnen Streifens während des wickelnden Prozesses des Magnetkerns, wird sein Füllfaktor groß, so verringert, wenn man selten Gebrauch ausführt. Wenn die Anwendungsfrequenz 30kHz übersteigt, wegen der niedrigen Widerstandskraft des Permalloys, erhöht sich sein Verlust erheblich.
Parameter
| Größe (Millimeter) | Eingangsstrom (a) | Spitzenleistung (mW) |
| 55*65*5 | 10 | Minute 13mW |
| 55*75*10 | 5 | Minute 38mW |
| 55*75*12 | 5 | Minute 45mW |
| 48*68*15 | 5 | Minute 50mW |
| 55*75*20 | 3 | Minute 45mW |
Parameter:
| GRÖSSE | Eingangsstrom | Drehungsverhältnis | Arbeitsbelastung | Spannung | Spitzenleistung |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
