Produktdetails:
|
| Material: | Permalloy | Struktur: | Ringkern |
|---|---|---|---|
| Anwendung: | Schutz, Maß | Name: | Permalloykern |
| Markieren: | 5mm Permalloy-Kern,Eisen-Nickel-Permalloy-Kern,magnetische Pulverkerne der Minute 38mW |
||

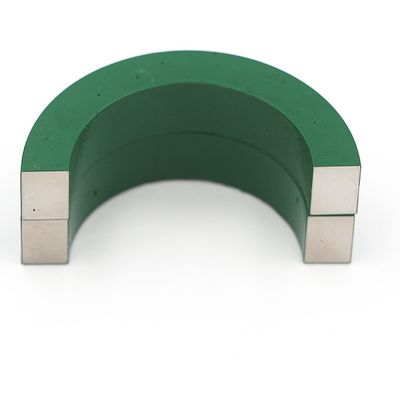

Permalloy-Kern-Eisen-Nickel-Legierung für Stromwandler
Permalloystreifen ist ein Legierungsmaterial mit hoher magnetischer Durchlässigkeit und hoher Durchlässigkeit. Seine Eigenschaften sind: 45%-81% mittleres Nickel Ni und weiche magnetische Legierung des hohen Nickels: Bs=0.7-1.6T. Die magnetischen Durchlässigkeitsstrecken von 50.000 bis 50.000. 500.000, unter Verwendung unterschiedlichen
Das Produktionsverfahren- und Wärmebehandlungssystem kann gewöhnliche Schleife-e-hoh Anfangspermeabilität, rechteckige Schleife-e-hoh Restinduktion und flache Schleife-niedrige Restinduktion erreichen. Hohe Induktion, hohe magnetische Durchlässigkeit und dämpfungsarm das Gewicht und das Volumen von magnetischen Komponenten verringern. Hauptsächlich verwendet für Metallschilder
Parameter
| Größe (Millimeter) | Eingangsstrom (a) | Spitzenleistung (mW) |
| 55*65*5 | 10 | Minute 13mW |
| 55*75*10 | 5 | Minute 38mW |
| 55*75*12 | 5 | Minute 45mW |
| 48*68*15 | 5 | Minute 50mW |
| 55*75*20 | 3 | Minute 45mW |
Parameter:
| GRÖSSE | Eingangsstrom | Drehungsverhältnis | Arbeitsbelastung | Spannung | Spitzenleistung |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
