Produktdetails:
|
| Material: | Permalloy | Verpackung: | Karton |
|---|---|---|---|
| Spitzenleistung: | Minute 45MW | Eigenschaft: | hohe Durchlässigkeit |
| Spulen-Struktur: | Toroidal | Verwendung: | Stromwandler |
| Markieren: | 45MW Min Toroidal Permalloy Core,55mm Legierungs-Permalloy-Kern,weicher Magnetkern 1j85 |
||

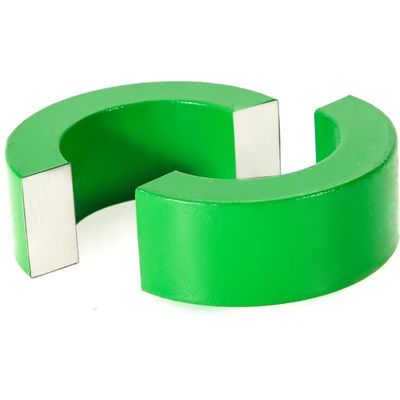

Weiche magnetische Legierung des Permalloy-1j85
MU 85 ist eine weiche magnetische Nickel-Eisen-Legierung mit ungefähr 80% Nickel, 4,8 - 5.2% Molybdän, eine Sättigungsinduktion von ca. 0,7 T, die höchste technisch erreichbare Durchlässigkeit und eine sehr niedrige Koerzitivkraft.
Typische Anwendungen sind toroidal Bandwundkerne, Laminierungen, shieldings, elektromagnetische Relais.
Anwendung:
Sie sind für die Anwendung im schwachen Magnetfeld passend, können für herstellende hohe Empfindlichkeit und kleinen Transformator, magnetischer Verstärker der geringen Energie, Relais, Kopf verwendet werden des Gerätes der magnetischen Aufzeichnung, nullreihenfolgenstromwandler, Leistungsverstärker, Präzisionsstromwandler, magnetischer Verstärker, Transformator, Drosselklappe, Impulswandler, Änderungspolaritätsimpulswandler, Gleichspannungskonverter, magnetischer Modulator, konstantes Induktanzelement, Einpolimpulswandler, magnetische Abschirmung, und so weiter.
Parameter
| Größe (Millimeter) | Eingangsstrom (a) | Spitzenleistung (mW) |
| 55*65*5 | 10 | Minute 13mW |
| 55*75*10 | 5 | Minute 38mW |
| 55*75*12 | 5 | Minute 45mW |
| 48*68*15 | 5 | Minute 50mW |
| 55*75*20 | 3 | Minute 45mW |
Parameter:
| GRÖSSE | Eingangsstrom | Drehungsverhältnis | Arbeitsbelastung | Spannung | Spitzenleistung |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
