Produktdetails:
|
| Material: | Permalloy | Primärinput: | 10A |
|---|---|---|---|
| Spitzenleistung: | Minute 13MW | Spannung: | 3.7VAC |
| Spulen-Struktur: | Toroidal | Verwendung: | Schutz, Maß |
| Markieren: | 5mm weicher Magnetkern,Weicher Magnetkern 3.7VAC,Permalloyeisen-Nickelkern |
||

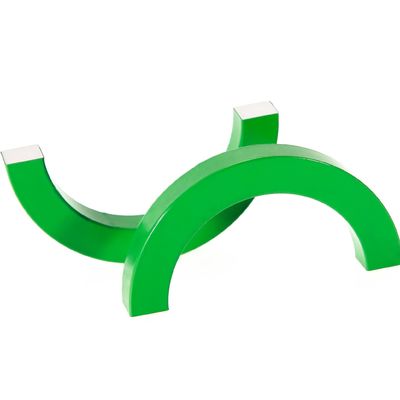

Hohe Durchlässigkeits-Permalloy-Kern-Eisen-Nickel-Legierung für Stromwandler
Mechanische Eigenschaften
Weiches getempert
Dehnbar: Minute 570 MPa
Ertrag: Minute 160 MPa
Verlängerung: Minute 45%
Physikalische Eigenschaften
Dichte: 8,7 g/cm3
Schmelzpunkt: °C 1400
Curie Temp: °C 400
Magnetische Eigenschaften
Sättigungs-Induktion: 0,70
Maximale Durchlässigkeit: 110,000-260,000
Koerzitivkraft - A/m: 0.7-2.4
Durchlässigkeit μ 0.08>=: 30,000-55,000
Anwendung:
Sie sind für die Anwendung im schwachen Magnetfeld passend, können für herstellende hohe Empfindlichkeit und kleinen Transformator, magnetischer Verstärker der geringen Energie, Relais, Kopf verwendet werden des Gerätes der magnetischen Aufzeichnung, nullreihenfolgenstromwandler, Leistungsverstärker, Präzisionsstromwandler, magnetischer Verstärker, Transformator, Drosselklappe, Impulswandler, Änderungspolaritätsimpulswandler, Gleichspannungskonverter, magnetischer Modulator, konstantes Induktanzelement, Einpolimpulswandler, magnetische Abschirmung, und so weiter.
Parameter
| Größe (Millimeter) | Eingangsstrom (a) | Spitzenleistung (mW) |
| 55*65*5 | 10 | Minute 13mW |
| 55*75*10 | 5 | Minute 38mW |
| 55*75*12 | 5 | Minute 45mW |
| 48*68*15 | 5 | Minute 50mW |
| 55*75*20 | 3 | Minute 45mW |
Parameter:
| GRÖSSE | Eingangsstrom | Drehungsverhältnis | Arbeitsbelastung | Spannung | Spitzenleistung |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
