Produktdetails:
|
| Material: | Permalloy | Spulen-Struktur: | Ringkern |
|---|---|---|---|
| Verwendung: | CT | Größe: | 10*20mm |
| Markieren: | 20mm Stromversorgungs-Spulen,Permalloy-Stromversorgungs-Spulen,Toroidal Permalloykerntransformator |
||

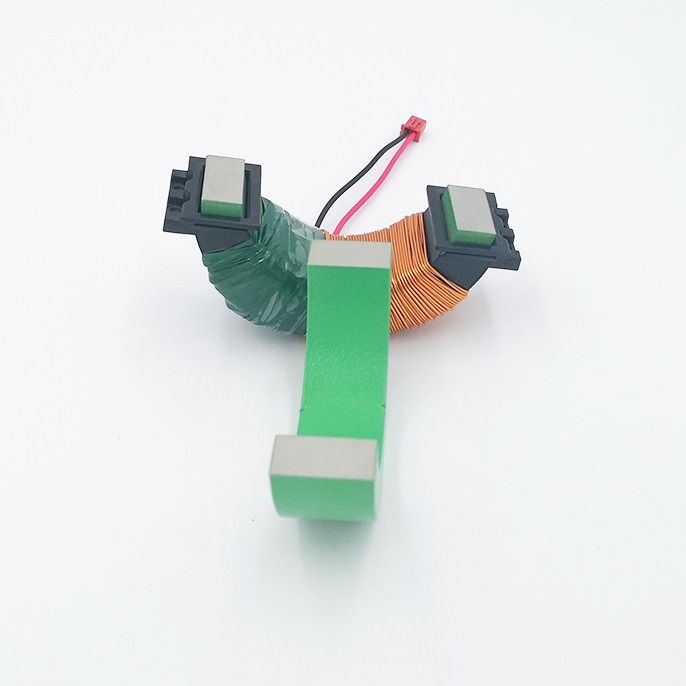

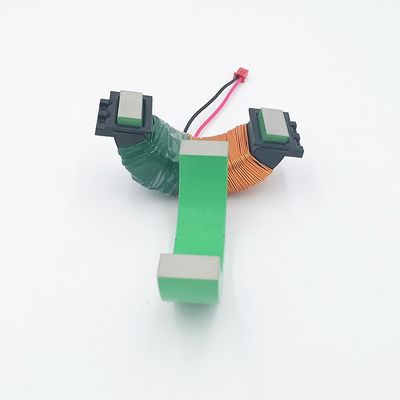

10*20mm Permalloy-Energie-Spule
Die Funktion des Stromwandlers ist, den Primärstrom mit einem größeren Wert in einen Sekundärstrom mit einem kleineren Wert durch ein bestimmtes Umwandlungsverhältnis umzuwandeln, das für Schutz, Maß und andere Zwecke verwendet wird. Zum Beispiel kann ein Stromwandler mit einem Umwandlungsverhältnis von 400/5 einen tatsächlichen Strom von 400A in einen Strom von 5A umwandeln.
Parameter
| Größe (Millimeter) | Eingangsstrom (a) | Spitzenleistung (mW) |
| 55*65*5 | 10 | Minute 13mW |
| 55*75*10 | 5 | Minute 38mW |
| 55*75*12 | 5 | Minute 45mW |
| 48*68*15 | 5 | Minute 50mW |
| 55*75*20 | 3 | Minute 45mW |
Parameter:
| GRÖSSE | Eingangsstrom | Drehungsverhältnis | Arbeitsbelastung | Spannung | Spitzenleistung |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
