Produktdetails:
|
| Material: | Permalloy | Spulen-Struktur: | Ringkern |
|---|---|---|---|
| Verwendung: | CT | Größe: | 10*20mm |
| Markieren: | 20mm Permalloy-Transformatorkern,Spulenpermalloy-Transformatorkern,20mm Permalloyringkern |
||

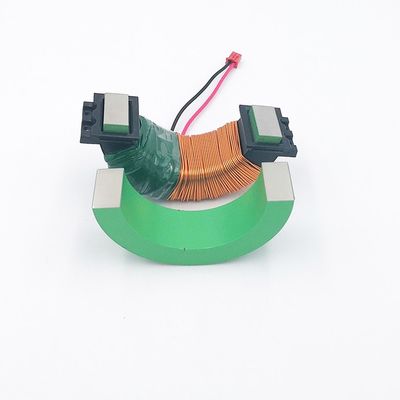

10*20mm Permalloy-Energie-Spule für Stromwandler
Das Prinzip des Stromwandlers basiert auf dem Prinzip der elektromagnetischen Induktion. Der Stromwandler wird aus einem geschlossenen Kern und Wicklungen verfasst. Seine Primärwicklung hat sehr wenige Drehungen, die in der Linie des Stroms aufgereiht wird, der gemessen werden muss. Deshalb hat sie häufig das ganzes gegenwärtige, die Linie durchfließend. Die Sekundärwicklung hat eine verhältnismäßig große Anzahl von Drehungen. Sie wird serienmäßig an das Messgerät und die Schutzschaltung und die gegenwärtige gegenseitige Induktanz angeschlossen, wenn der Transformator funktioniert, seine Sekundärschleife ist immer geschlossen, also ist der Widerstand der Reihenspule des Messgeräts und der Schutzschleife sehr klein, und der Arbeitszustand des Stromwandlers ist nah kurzzuschließen
Parameter
| Größe (Millimeter) | Eingangsstrom (a) | Spitzenleistung (mW) |
| 55*65*5 | 10 | Minute 13mW |
| 55*75*10 | 5 | Minute 38mW |
| 55*75*12 | 5 | Minute 45mW |
| 48*68*15 | 5 | Minute 50mW |
| 55*75*20 | 3 | Minute 45mW |
Parameter:
| GRÖSSE | Eingangsstrom | Drehungsverhältnis | Arbeitsbelastung | Spannung | Spitzenleistung |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
