Produktdetails:
|
| Material: | Permalloy | Spulen-Struktur: | Ringkern |
|---|---|---|---|
| Verwendung: | CT | Anwendung: | Stromwandler |
| Markieren: | Ct-Permalloytransformatorkern,20mm Permalloy-Transformatorkern,20mm Permalloyringkern |
||

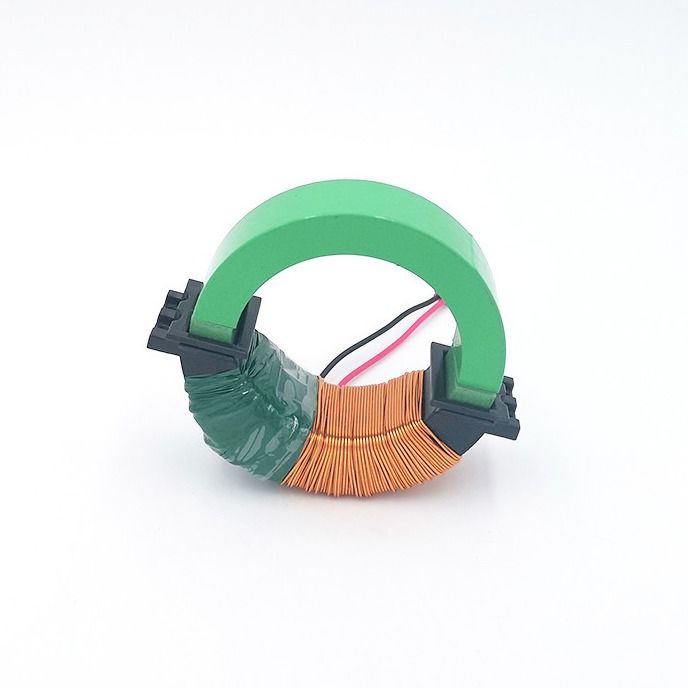

Permalloy-Energie-Spule für Stromwandler
Das Prinzip des Stromwandlers basiert auf dem Prinzip der elektromagnetischen Induktion. Der Stromwandler wird aus einem geschlossenen Kern und Wicklungen verfasst. Seine Primärwicklung hat einige Drehungen, die in der Linie in der der gegenwärtige Bedarf gemessen zu werden aufgereiht werden. Deshalb hat sie häufig das ganzes gegenwärtige, die Linie durchfließend. Die Sekundärwicklung hat viele Drehungen, die in der Reihe an das Messgerät und die Schutzschaltung geschaltet wird. Wenn der Stromwandler funktioniert, ist seine Sekundärseitenendlosschleife immer, also ist der Widerstand der Reihenspule des Messgeräts und der Schutzschaltung sehr klein, und der Arbeitszustand des Stromwandlers ist nah kurzzuschließen. Der Stromwandler wird benutzt, um einen großen Strom auf der Primärseite in einen kleinen Strom auf der Sekundärseite zu konvertieren, und die Sekundärseite kann nicht geöffnet sein.
Parameter
| Größe (Millimeter) | Eingangsstrom (a) | Spitzenleistung (mW) |
| 55*65*5 | 10 | Minute 13mW |
| 55*75*10 | 5 | Minute 38mW |
| 55*75*12 | 5 | Minute 45mW |
| 48*68*15 | 5 | Minute 50mW |
| 55*75*20 | 3 | Minute 45mW |
Parameter:
| GRÖSSE | Eingangsstrom | Drehungsverhältnis | Arbeitsbelastung | Spannung | Spitzenleistung |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
