Produktdetails:
|
| Materail: | Mangan-、 Zn、 Ni | Induktanz: | MINUTE 600uh |
|---|---|---|---|
| DC-Widerstand: | 30mΩ MAX | Drehungsverhältnis: | 13 |
| Spannung: | 4000VAC | Testbedingung: | 1KHZ 0.1V |
| Markieren: | Gleichtaktinduktor Wechselstrom-4000V,Induktor des Gleichtakts 1KHZ,Drosselklappe des Gleichtakts 1KHZ |
||

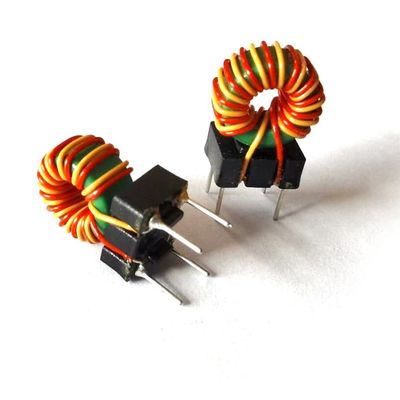

Filter-Gleichtakt-Induktoren für die Aufhebung von Emi Noise Of Electronic Equipment
Es nimmt Ferritkern, doppelte Drähte ist verwundet parallel an. Das niedrige differenziale ModusStörsignal unterdrückt die Störquelle und ist schwierig, sich im Hochgeschwindigkeitssignal zu verformen. Gute Rauschunterdrückung Gegenmaßnahme, Rauschunterdrückung des hohen Gleichtakts und niedrige differenziale ModusStörsignalunterdrückung.
Der Gleichtaktfilterentwurf ist, einschließlich Gleichtaktkondensatoren, Balun oder Gleichtaktinduktoren verhältnismäßig einfach. Der Gleichtaktkondensator überbrückt den Gleichtaktstrom der zwei Eingabezeilen zu Boden. Die Gleichtaktinduktanz stellt einen ausgeglichenen Widerstand dar, d.h. sind der Widerstand in der Stromleitung und die Grundlinie gleich, und dieser Widerstand stellt eine Widerstandeigenschaft Gleichtaktgeräuschen dar.
Anwendungen
| NEIN | Einzelteil | Teststift | Prüfwert | Bedingung |
| 1 | Induktanz |
4-1/3-2
|
MINUTE 600uh
|
1KHZ 0.1V
|
| 2 | Spannung |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 3 | DC-Widerstand |
4-1=3-2
|
30mΩ MAX
|
TH2511
|
Diagramm
