Produktdetails:
|
| Material: | Permalloy 1j85 | Eigenschaft: | hohe Durchlässigkeit |
|---|---|---|---|
| Spulen-Struktur: | Ringkern | Verwendung: | Stromwandler |
| Hervorheben: | Stahltransformatorkern des minimalen Silikons 38mW,Stahltransformatorkern des Silikons 1j85,Ringkern des Permalloys 1j85 |
||

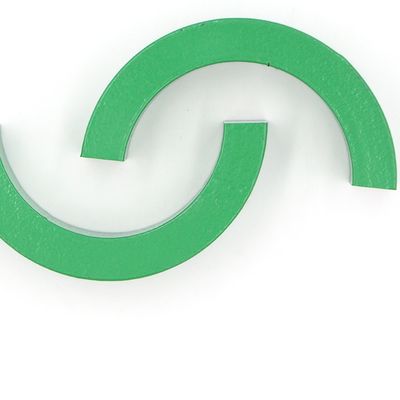

Kern des Permalloy-1j85 für Stromwandler
Hohe magnetische Durchlässigkeitslegierung (Permalloy)
Hoch-Durchlässigkeitslegierungen beziehen sich Eisen aufnickellegierungen mit hoher Anfangspermeabilität und hoher Durchlässigkeit, und die meisten Produktnamen werden „Permalloy“ genannt. Zusätzlich zur hohen magnetischen Durchlässigkeit hat Permalloy verhältnismäßig dämpfungsärmes, besonders gute Klimaanpassungsfähigkeit und stabile Leistung. Obgleich es teuer ist, wird es noch in der Stromversorgung mit strengeren Bedingungen verwendet.
Anwendung:
Sie sind für die Anwendung im schwachen Magnetfeld passend, können für herstellende hohe Empfindlichkeit und kleinen Transformator, magnetischer Verstärker der geringen Energie, Relais, Kopf verwendet werden des Gerätes der magnetischen Aufzeichnung, nullreihenfolgenstromwandler, Leistungsverstärker, Präzisionsstromwandler, magnetischer Verstärker, Transformator, Drosselklappe, Impulswandler, Änderungspolaritätsimpulswandler, Gleichspannungskonverter, magnetischer Modulator, konstantes Induktanzelement, Einpolimpulswandler, magnetische Abschirmung, und so weiter.
Parameter
| Größe (Millimeter) | Eingangsstrom (a) | Spitzenleistung (mW) |
| 55*65*5 | 10 | Minute 13mW |
| 55*75*10 | 5 | Minute 38mW |
| 55*75*12 | 5 | Minute 45mW |
| 48*68*15 | 5 | Minute 50mW |
| 55*75*20 | 3 | Minute 45mW |
Parameter:
| GRÖSSE | Eingangsstrom | Drehungsverhältnis | Arbeitsbelastung | Spannung | Spitzenleistung |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
