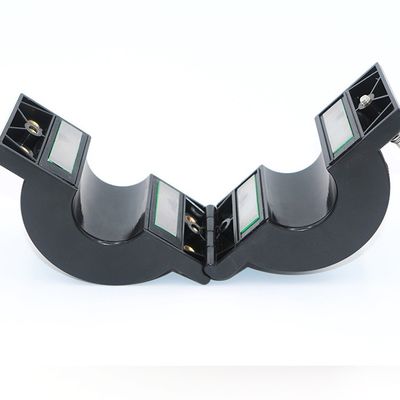

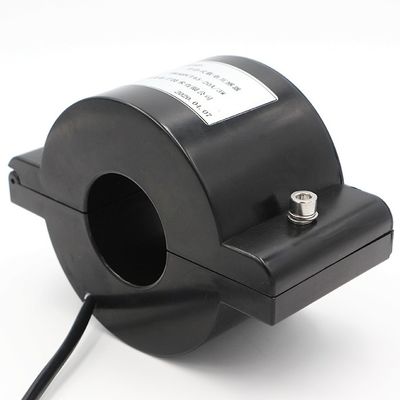

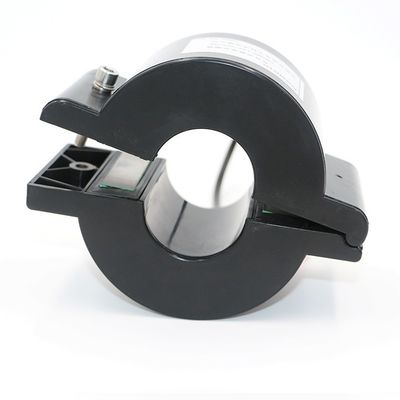

Einzelne CT-Stromwandler-Stromversorgungs-Niederspannungs-hohe Minute 3.5W

Ct-Reihen-Hochspannungsleitungs-Energie-Erwerbs-Geräte

1. Das Prinzip von CT-Stromversorgung

Ct-Stromversorgung d.h. verwendet den CT installiert auf die Stromleitung als Gerät, um Energie zu erhalten. Die Stromversorgung wird in zwei Teile unterteilt, ist man der CT verwendete, um Strom zu erreichen, und das andere ist, die elektrische Energie umzuwandeln, die durch den CT in die erforderliche Gleichspannung und gegenwärtige das Stromversorgungsmodul erhalten wird.

Einsatzbereich:

Die CT-Stromversorgung wird hauptsächlich auf Stromleitungen benutzt, die das Problem lösen können, dass die Ausrüstung andere Stromversorgung nicht erhalten kann.

3. Technische Eigenschaften

1) Da der CT auf die Stromleitung Kabel installiert ist, ist seine Isolierung verhältnismäßig hoch

2) Ct-Energieinstallation ist bequemer, und der Preis ist niedrig.

3) Es ist für die Stromversorgung der Niederleistungsausrüstung passender

Der Einsatzbereich von ct-Reihenhochspannungsleitungsenergie-Erwerbsgeräten umfasst: Baumaschinen installiert auf die Hochspannungsseite von Hochspannungsfernleitungen: Drahttemperatur, Brisenerschütterungs-, Galoppieren, Sekundärneigungsschwankung, Spannung und Eis, das Geräte auf obenliegenden HochspannungsFernleitungen überwacht. Baumaschinen, die schwierig ist, Macht nahe Hochspannungsfernleitungen zu erhalten: verschiedene Überwachungsgeräte auf Untertagestromkabellinien, Überwachungsgerät in den Ringnetzkabinetten, etc.-Leistungsmerkmale: Induktive Energieextraktion, hohe Leistungsfähigkeit und Zuverlässigkeit, der wartungsfreie offen-artige Energieerwerbstransformator, einfach zu installieren, einfache Verdrahtung, das Energieerwerbsmodul nimmt das Metall, das Paket, gute Luftundurchlässigkeit abschirmt an, passt sich rauer Umwelt, stabile Operation an und kann unter der Zustand der Linie Stromänderungen arbeiten, die der stabile Ertrag Schalter-artige regulierte Spannungsstandardausführung annimmt, die Ausgangsspannung ist stabil, die Kräuselung ist klein, die maximale Spitzenleistung können erreichen mehr als 150W, kann es am Strom 3000A ununterbrochen arbeiten, und es kann auf die Fernleitung jedes möglichen Spannungspegels von 6kV zu 500kV installiert sein.

Eigenschaft:

1. Wählen Sie angemessen die Induktionsstromversorgung und seine Energiespeicherbausteine entsprechend dem herkömmlichen Ansprechwert des Drahtstroms, der Energiekurve und des elektrischen Stroms vor;

2. Wegen des magnetischen Kreises, gibt es einen geringfügigen tickenden Ton, wenn der Energietransformator funktioniert, der ein normales Phänomen ist;

3. Das Prinzip des Induktionsstromversorgungsmoduls ist zu dem des Betriebsleistungsspg.versorgungsteils vollständig unterschiedlich, und es darf nicht an andere Energieschnittstellen angeschlossen werden;

Parameter:

Diagramm
