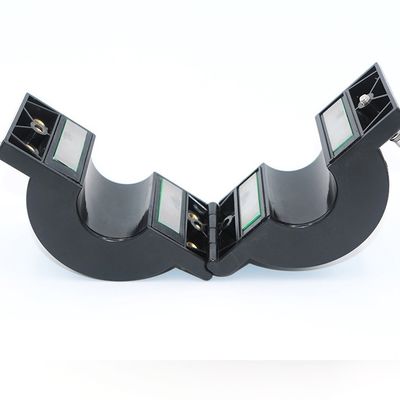

Stromversorgungs-Permalloy Ct des Stromwandler-1A einlagige Wicklung

Ct-Stromversorgungs-Stromwandler für Stromnetz-Hochspannungs-Energie

1. Das Prinzip von CT-Stromversorgung

Ct-Stromversorgung d.h. verwendet den CT installiert auf die Stromleitung als Gerät, um Energie zu erhalten. Die Stromversorgung wird in zwei Teile unterteilt, ist man der CT verwendete, um Strom zu erreichen, und das andere ist, die elektrische Energie umzuwandeln, die durch den CT in die erforderliche Gleichspannung und gegenwärtige das Stromversorgungsmodul erhalten wird.

Einsatzbereich:

1. Hauptsächlich verwendet in der Hochspannungskabelübertragung, in der Schwachstromwechselstrom und DC Spannung nicht erhalten werden können. Arbeitsstandort
2. Das Hochspannungskabel muss eine Umwelt haben, die CT-Energie liefert
3. sind obenliegende Kabel, Untertageniederlassungskabel, Niederlassungskästen, etc. alle für CT-Energieextraktion passend (Dreikernkabel können Energie nicht extrahieren)
4. Die Energieextraktion des CT-Leistungsentnahmegerätes hängt vom Primärstrom des Hochspannungskabels ab. Wenn das Energieextraktionsgerät die Lastsausrüstung treffen kann, kann die Energieextraktionsausrüstung besonders angefertigt werden, oder mehrfaches CTs kann parallel verwendet werden, um die Leistungsentnahmekapazität zu erhöhen.
5. Die Hochspannungslinie und der Stromausfall oder der ernste Mangel an Strom die geladenen Hintergeräte unfähig herstellen, normalerweise zu arbeiten. Die CT-Energie, die Gerät nimmt, wacht den Superkondensator und die Schalter sofort auf, und der Superkondensator fährt fort, Energie an die geladene Ausrüstung zu liefern, um zu garantieren, dass die Energie abgeschnitten wird und der Strom unzulänglich ist. Kann fortfahren, unter diesen Umständen zu arbeiten.
6. Die Parameter der spezifischen Leistung des CT-Energiestartgerätes müssen entsprechend der tatsächlichen Situation des Projektes besonders angefertigt werden.

Das macht-nehmende Gerät ist eine Art Energiequelle, die elektrische Energie durch das Prinzip elektromagnetischer Induktion CT erhält
Das Gerät besteht aus zwei Teilen: Stromwandler (CT) und Energieaufbereitungsmodul.

Eine gegenwärtige Induktionsstromversorgung der Hochstabilität mit der Batterie, die Management auflädt und entlädt. Diese Reihe gegenwärtige Induktionsstromversorgung setzen mögliche Seetechnologie ein und die Hochfrequenzumwandlungstechnologie der isolierung DC/DC, ergänzt durch die Stromversorgungsstatusüberwachung und -batterie, die Management und stützende gegenseitige Induktanz der speziellen Energie mit Leistungsfähigkeit der kleiner und der hohen Leistung Umwandlung aufladen und entladen, erfüllt sie die Bedingungen der sicheren Stromversorgung in einer Vielzahl von harten Bedingungen wie großen gegenwärtigen Auswirkungen und Lastssprüngen im Stromnetz.

Eigenschaft:

1. Wählen Sie angemessen die Induktionsstromversorgung und seine Energiespeicherbausteine entsprechend dem herkömmlichen Ansprechwert des Drahtstroms, der Energiekurve und des elektrischen Stroms vor;

2. Wegen des magnetischen Kreises, gibt es einen geringfügigen tickenden Ton, wenn der Energietransformator funktioniert, der ein normales Phänomen ist;

3. Das Prinzip des Induktionsstromversorgungsmoduls ist zu dem des Betriebsleistungsspg.versorgungsteils vollständig unterschiedlich, und es darf nicht an andere Energieschnittstellen angeschlossen werden;

Parameter:

Diagramm
